信號轉化器是許多應用領域所必須的，更精彩的將PC圖像呈現在電視機上，例如將視頻會議記錄在一張錄像帶上，或用同步鎖相功能將其疊加在電視信號上輸出等。
信號轉換器通常是指轉換視頻信號的水平和垂直掃描頻率使計算機和普通電視信號相互兼容。在這里是指將計算機信號(工作站、個人電腦)圖像顯示在電視機上，或記錄為錄像帶。

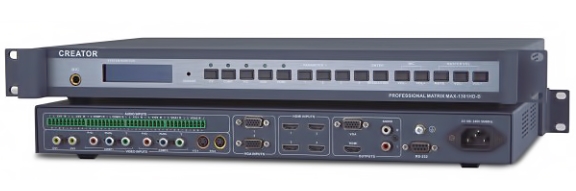

專業信號轉換/切換器MAX-1301HD-B
信號轉換是對應計算機信號與電視信號不兼容問題而誕生的。
計算機信號的行頻可以從31KHz到130KHz，而且它的場頻可以從60Hz到100Hz。電視信號(NTSC，PAL，SECAM)是隔行掃描的模式，一幅圖像有兩場信號先后，每行間隔掃描構成。例如在PAL/SECAM制中，視頻信號的行頻是15.625KHz，場頻是50Hz而幀頻是25Hz(在NTSC制式下分別是15.735KHz/60Hz/30Hz)。因此，許多計算機圖像不能直接顯示在電視機上。為了在電視機上顯示，首先就要用信號轉換器轉換計算機信號使得它與電視機信號相兼容。
如何選擇信號轉換器?在選擇信號轉換器之前，需要知道以下幾點：
1、需要信號轉換器來做什么?
根據使用環境( 工業、廣 播、大學、特定市場等)，可能需要附加一些功能，例如：縮放、遠程控制、SDI輸出、同步鎖相、輸出圖像的大小和位置的調整等。
2、什么類型的電視信號輸出可以與我的視頻設備相連接?
輸出信號類型的選擇是非常重要的。電視成像設備通常接收不同類型的電視信號，例如：復合視頻、S端子、分量視頻(YUV)以及RGB信號。
注意：
S端子(Y/C)和分量信號在信號存儲質量方面比較好;
復合視頻信號經常用于監視屏或低分辨率圖像的成像上;
SDI是廣播環境的最好選擇。
3、什么樣的輸入分辨率需要被轉換?
計算機(工作站，個人電腦，蘋果機)顯示卡能夠輸出一定的分辨率范圍(從640x480到1600x1280)，一定刷新率范圍及不同RGB的信號。因此，需要知道當前計算機的分辨率或輸出行頻是多少?同時也要確認計算機當前的輸出信號類型(RGBHV、RGB/S或者RGBSOG)。
無縫切換器完美的實現了不同的計算機信號之間的選擇與切換，并在唯一的顯示設備上顯示(高端現場、交通和控制室、指揮中心等等)。

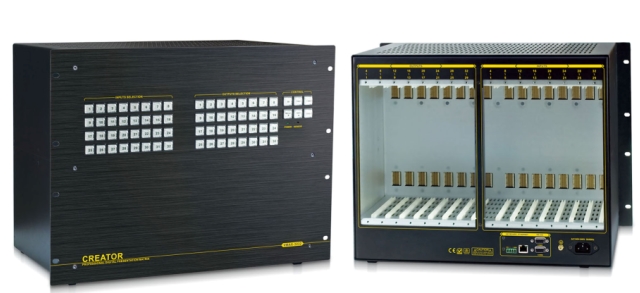

無縫切換插卡矩陣VMAX-3232
它也能夠實現計算機信號與電視信號的選擇、切換，并在唯一的顯示設備上顯示(快速且簡潔的A/V現場操作，政府、教堂等領域的應用等等)。
無縫切換器也應該針對專業的現場活動(舞臺、演出等等)的要求，在不同的信號源之間加入一些視覺效果：切換、淡入、淡出、加顯字幕、畫中畫等等，并且實時完成。
一臺真正的無縫切換器是視頻信號/計算機信號的切換器，并且沒有任何的干擾和頻率丟失。此外，輸入信號不需要被同步鎖相，因此它具有通用性。其中一些產品還能夠完成不同信號之間的混合，淡入淡出和融合等功能。一臺無縫切換器可以將所有的輸入信號(不論是計算機還是電視信號)轉換成統一的高分辨率的輸出信號。通過這種方式，輸出信號可以很容易和任意一臺獨立、快速適應的成像設備(投影機、等離子)相兼容。統一的信號可以使輸出圖像與視頻投影設備的分辨率一致。
如何選擇無縫切換器呢?需要知道以下幾點：
1、需要無縫切換器來完成什么應用?
選購這類設備，首先要知道哪些功能是使用中必須用到的。例如，要在活動現場使用并且需要給觀眾一些視覺沖擊，那么就需要多功能的設備，來完成諸如談入談出、加顯字幕效果。而有些應用可能只要求在不同的信號源之間實現無縫切換功能。
由于有些設備只是接受特定的信號輸入，要想接電視信號就要預先通過倍線器，或者是定標器。同時，可能還要考慮到是否需要切換音頻信號。
2、有幾種，多少路信號要輸入?
弄清楚將要使用的信號源的類型是首要的事。
倍線器、定標器是將電視信號顯示在計算機顯示器上(學校、培訓和醫療等場合)。對于現場活動(會議、投影墻、家庭影院等)需要一個好的畫面質量和亮度呈現在投影儀或者電視墻上(軍事，交通控制室等)。
倍線器將水平的垂直掃描頻率增加一倍而不論是何種制式(NTSC、PAL和SECAM)。例如，對于PAL制信號，原始是312.5隔行掃描頻率經倍線后轉換為625的逐行掃描頻率。對于NTSC制式，262.5的行頻倍線為525的逐行頻率。

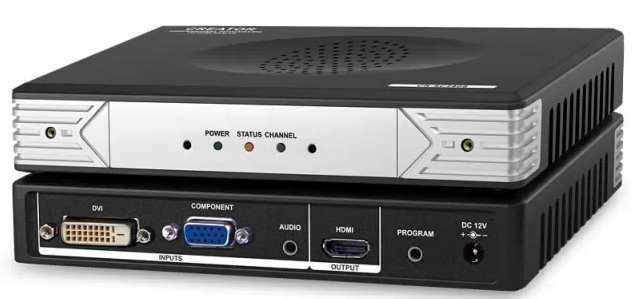

多格式信號轉換倍線器CR-SC290S
它能夠提高輸出分辨率優化輸出畫面的質量與亮度。它也能夠消除黑線，減少閃爍。最終，由于標準的電視信號被倍增，輸出頻率31.5KHz/50Hz(PAL)或者60Hz(NTSC)。因此，能夠將電視信號輸出到電視顯示器上。
定標器一般來說與雙倍線器和四倍線器是同樣的產品。但是，除此之外，一臺定標器可以給您一個精確的輸出分辨率(640*480，1024*768)，根據數據投影設備的分辨率將您的視頻圖像顯示出來。定標器根據分辨率及行頻進行計算，提供多種輸出分辨率以便精確地適應您的顯示設備。
如何選擇一臺倍線器或者定標器?需要知道以下幾點：
1、要用倍線器完成什么樣的應用?
要根據應用的需要(現場活動，多媒體，工業，醫療，家庭影院等等)選擇不同的倍線器。例如：在做一個會議或者現場活動，它需要有一個電視信號與預制的計算機信號的切換，就需要用到倍線器。
2、顯示設備的輸出是什么?
根據使用的顯示設備的性能選擇一種模式。如果需要顯示全屏，一臺定標器就可以實現真正的矩陣顯示，例如：LCD、數字投影儀等。一種模式的選擇上也可以選擇最大的輸出分辨率與矩陣顯示器的固有分辨率相匹配。倍線器更多的使用于CRT和一些等離子顯示器，但是它們通過調整水平與垂直分辨率后也可與矩陣顯示器相連接。
3、有什么樣的電視信號輸入?
要選擇一臺兼容設備，重要的是首要要知道輸入的信號的類型(復合，S端子(Y/C)，YUV，RGB)。所有倍線/定標器的多數應用都要求有復合與Y/C信號輸入。一部分產品有附加的RGB輸入(15Hz)用于顯示一些如衛星視頻解碼。另外有一些有附加的YUV的輸入用于處理新的DVD、Betacam、DVCPRO或類似的視頻記錄設備。
接口是一種通俗的名稱，不能直接連接的設備通過它可以連接到一起。它可以轉化輸入和輸出之間同步等級和傳輸類型。對于視頻，一個接口能使計算機、電視信號與大多數顯示器相連。需要注意的是，接口并不改變輸入信號的編碼或頻率特性。一些接口還包括分配功能。
一臺分配放大器被定義為多路輸出(分離或者分路放大)并且在最理想的條件下加強信號。部分分配器或者接口有附加的特性，如長線驅動，是用來補償直流和高頻傳輸損耗。

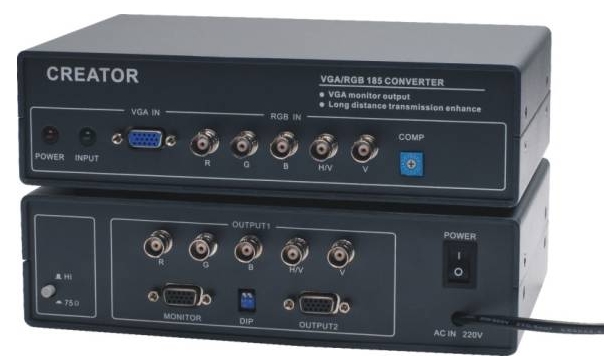

VGA/RGB長線驅動器VGA/RGB 185III
如何選擇接口和分配放大器?
接口：
確認輸入和輸出的同步水平和連接方式。如果需要加強信號用來長距離傳輸信號，就需要一臺長線驅動器。可以用接口來改變輸出的同步方式和水平，用來與指定的顯示設備兼容或者補償信號用來做長距離傳輸，這樣就不會導致信號質量的損耗。
分配放大器和分線器：
確認要傳輸?shù)妮敵鲂盘枖?shù)量和計算機信號類型。當計算機顯卡和顯示器距離較遠時，一個計算機視頻信號和多個顯示器相連時或者驅動幾個切換器以達到用低成本提升輸入、輸出配置的目的。
